Technická specifikace
Tento soubor obsahuje rozměry a technické specifikace pro Mill Bar Feeder.

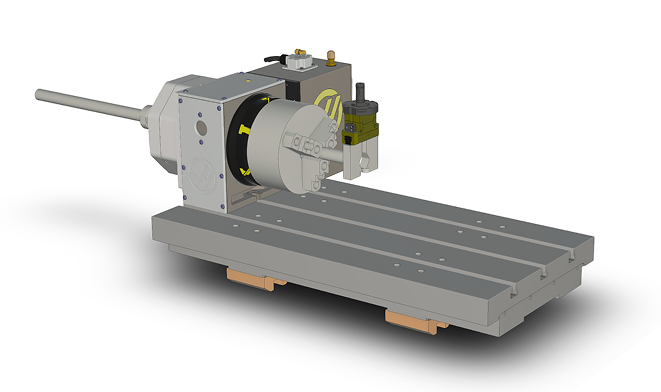

Mill bar feeder
Silové sklíčidlo a gripper mění vaši čtvrtou osu v automatizovaný systém.
Dlouhý výrobní cyklus
Průchozí sklíčidlo zajišťuje dlouhý výrobní cyklus bez obsluhy a se stabilní a přesnou sílou upnutí.
Štíhlá výroba
Integrované sklíčidlo a gripper. Bez dalších ochran a bez extra zástavby.
Produktový popis
Mill Bar Feeder probudí skrytou sílu vaší frézky se čtvrtou osou. Průchozí sklíčidlo a přesná síla upnutí zajišťují kvalitu, automatické podávání materiálu drží rytmus a stroj běží dlouhé cykly bez zásahu obsluhy.
Řízení probíhá přímo ve stroji, takže zůstává zachována bezpečnost a přehlednost bez další zástavby. Rychlé upínání, široký rozsah čelistí a nízké prostoje zkracují čas a zvyšují počet vyrobených kusů během každé směny. Jedno spuštění zvládne desítky dílů, operátor ušetří kroky i námahu a vaše kapacita naroste bez složitých úprav.
Technické specifikace
| Parametr | |
|---|---|
| Rozsah průměru tyče | Ø9 - Ø44,3 mm |
| Max. délka tyče | podle umístění ve stroji |
| Průchozí sklíčidlo | ano |
| Síla upnutí | 15 kN |
| Způsob podání | Schunk gripper synchronizace s CNC |
| Zbytková délka | 40 mm |
| Čas výměny tyče | 60 s |
| Potřeba externí zástavby | ne |
| Programování | v řídicím systému stroje |
| Požadavky na stroj | Hass HRT 210, vnitří chlazení vřetenem |
| Provozní tlak vzhuchu | 2 - 5 bar |
Technický popis
Uchopovač Schunk je určen pro upnutí do Weldon držáku. Silové sklíčidlo je řízeno pneumatickým okruhem, který umožňuje přesné a opakovatelné upnutí.
