Easy lean kit

Soubor mechanických prvků a praktických doporučení pro levné vytížení CNC stroje.

Jednoduchý vstup do automatizace

První krok k automatizaci vašeho pracoviště bez nákladných úprav a dalšího zabraného místa.

Rychlé a cenově dostupné řešení

Easy Lean Kit vám přinese výsledky rychle a za minimální investici.

Produktový popis

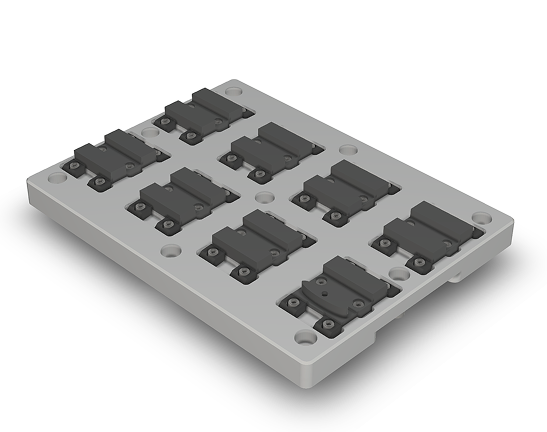

Easy Lean Kit je nejrychlejší a cenově výhodná cesta, jak zapojit stroj do noční práce. Univerzální upínání kvádrových polotovarů umožní obrábět desítky dílů najednou, a to bez další zástavby. Soubor mechanických prvků a praktických doporučení vás provede přípravou, aby byla výroba stabilní a opakovatelná.

Náš Easy Lean Kit se snadno skladuje, jednoduše se přenáší mezi pracovišti a dá se upravit pro vaše rozměry. Po pevném upnutí na paletě spustíte cyklus, zavřete dílnu a ráno odebíráte hotové díly.

Technická specifikace

Parametr
Materiál a povrch	ocel kalená
Dosah	2000 mm
Doporučený utahovací moment	18 Nm
Upínací síla	15,5 kN
Čas přípravy segmentu	30 s

Technický popis

1 segment obsahuje:

6x šroub M6,
6x v-coil M6
4x upínací kámen
1x dorazový kámen

Upínací kámen má ostře definovanou hranu, která se při upnutí lehce zakousne do povrchu obrobku a tím zajišťuje jeho stabilní fixaci pro vysokovýkonné obrábění. Dorazový kámen je navržen s pozitivním dosedacím úhlem, který poskytuje spolehlivé a opakovatelné upnutí obrobku (viz detail).
